Impianto di Lavaggio Centralizzato per industria agroalimentare
Impianto Centralizzato per il Lavaggio e la sanificazione dei reparti, particolarmente indicati per le industrie del settore agroalimentare.
Impianti di Lavaggio Bassa Pressione
Impianto di Lavaggio industriale Bassa Pressione da 10 a 40 bar
Impianto di lavaggio centralizzato bassa pressione 10-40 bar / 150 l
Impianto di lavaggio a bassa pressione in grado di erogare una pressione variabile da 10 a 40 bar con portata massima di 150 lt di acqua al minuto a temperatura variabile (max 80° C).
Questo impianto di lavaggio si distingue dagli altri perchè utilizza pompe a giranti multistadio in acciaio inox modello con inverter in grado di innalzare la pressione dell’acqua a circa 40 bar.
Le stesse sono installate su telaio completamente in acciaio inox, ed alimentate con un ulteriore pompa multistadio di rilancio in grado di alimentare le due pompe primarie con l’acqua in pressione costante di 7,5 bar aspirata dal serbatoio di accumulo e miscelazione posto nella parte posteriore della macchina.
Questa macchina permette di operare contemporaneamente da 5 a circa 7 operatori contemporaneamente su sporchi leggeri.
L’impianto potrà essere collegato ad una tubazione distribuita all’interno di tutto lo stabilimento produttivo
e collegata agli stacchi dove gli operatori si potranno collegare per effettuare il prelavaggio, schiumatura,
lavaggio e sanificazione.
Questo impianto di lavaggio potrà essere collegata anche in batteria da 2 o 3 moduli e collegate alla stessa dorsale permettendo così di lavare fino a 5/10/15 operatori contemporaneamente.
Studiato e progettato per abbattere drasticamente i consumi energetici ed idrici delle aziende.
Dimensioni (mm):
Lung. 1450 x Larg. 800 x h 1470 + 100 con piedini regolabili.
Impianti di Lavaggio Media Pressione
Impianto di Lavaggio industriale Bassa Pressione da 30 a 100 bar
Impianto di Lavaggio Centralizzato Monofase Monopompa Lt 12,5 – 90 Bar -2,2 kw
Impianto di lavaggio centralizzato monopompa con struttura in acciaio inox e completo di staffe per l’installazione a muro.
Caratteristiche principali della macchina:
- Tensione Alimentazione: 220 Volts
- Motore elettrico: Kw 2,2 – Hp 3
- R.P.M.: giri motore 1450
- Kit vaschetta acqua con galleggiante
- Pompa Acqua a 3 pistoni lt / min 12,5
- Testata nichelata anticorrosione
- Pressione regolabile da 10 a 90 bar max
- Alimentazione con acqua max 85° C
- Iniettore detergente inox
- Sistema di spegnimento automatico temporizzato
- Sistema di spegnimento in caso di mancanza acqua
- Dimensioni: 710 x 400 x 400 mm
- Peso: 60 Kg.
Impianto di Lavaggio Centralizzato Trifase Monopompa Lt 21 – 100 Bar – 4 Kw
Impianto di lavaggio centralizzato monopompa con struttura in acciaio inox e completo di staffe per l’ installazione a muro.
Caratteristiche principali della macchina:
- Tensione Alimentazione: 400 Volts
- Motore elettrico: Kw 4,0 – Hp 5,5
- R.P.M.: giri motore 1450
- Kit vaschetta acqua con galleggiante
- Pompa Acqua a 3 pistoni lt / min 21
- Testata nichelata anticorrosione
- Pressione regolabile da 10 a 100 bar max
- Alimentazione con acqua max 85° C
- Iniettore detergente inox
- Sistema di spegnimento automatico temporizzato
- Sistema di spegnimento in caso di mancanza acqua
- Dimensioni: 710 x 400 x 400 mm
- Peso: 70 Kg
Impianto di Lavaggio Centralizzato Trifase Monopompa Lt 21-140 Bar – 5,5 Kw
Impianto di lavaggio centralizzato monopompa con struttura in acciaio inox e completo di staffe per l’ installazione a muro.
Caratteristiche principali della macchina:
- Tensione Alimentazione: 400 Volts
- Motore elettrico: Kw 5,5 – Hp 7,5
- R.P.M.: giri motore 1450
- Kit vaschetta acqua con galleggiante
- Pompa Acqua a 3 pistoni lt / min 21
- Testata nichelata anticorrosione
- Pressione regolabile da 10 a 140 bar max
Alimentazione con acqua max 85° C - Iniettore detergente inox
- Sistema di spegnimento automatico temporizzato
- Sistema di spegnimento in caso di mancanza acqua
- Dimensioni: 710 x 400 x 400 mm
- Peso: 70 Kg.

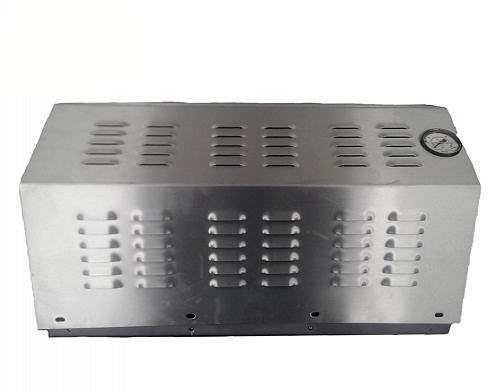

Impianto di Lavaggio Centralizzato Trifase Monopompa Lt 24 – 90 Bar – 4 kw
Impianto di lavaggio centralizzato monopompa con struttura in acciaio inox completo di pompa con testata in acciaio inox, pistoni in ceramica, tenute per alte temperature, sistema di accensione e spegnimento automatico dall’ impugnatura di lavaggio dell’operatore.
Caratteristiche principali della macchina:
- Tensione Alimentazione: 380 Volts
- Pressione regolabile da 10 a 100 bar max
- Alimentazione con acqua max 75/80° C
- Sistema di spegnimento in caso di mancanza acqua
- Dimensioni: 710 x 400 x 400 mm
- Peso: 70 Kg.
Questa macchina dispone di quadro elettrico scorporato da fissare a parete.

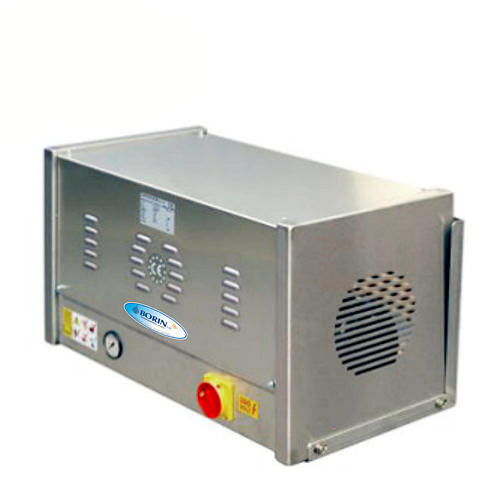

Impianto di Lavaggio Centralizzato Trifase Monopompa Lt 42 – 90 Bar -7,5 Kw
Impianto di lavaggio centralizzato monopompa con struttura in acciaio inox e completo di staffe per l’ installazione a muro.
Caratteristiche principali della macchina:
- Tensione Alimentazione: 400 Volts
- Motore elettrico: Kw 7,5 – Hp 10
- R.P.M.: giri motore 1450
- Kit vaschetta acqua con galleggiante
- Pompa Acqua a 3 pistoni lt / min 42
- Testata nichelata anticorrosione
- Pressione regolabile da 10 a 90 bar max
- Alimentazione con acqua max 85° C
- Iniettore detergente inox
- Sistema di spegnimento automatico temporizzato
- Sistema di spegnimento in caso di mancanza acqua
- Dimensioni: 820 x 470 x 450 mm
- Peso: 90 Kg.
Kit Impianto di Lavaggio Monofase per Sala Mungitura – Fissaggio a Parete per 1 operatore
Impianto progettato per piccole aree da lavare e sanificare dove è sufficiente operare con un solo operatore, può essere collegato a una tubazione centralizzata per servire più reparti. La macchina viene consigliata nei piccoli salumifici, piccoli macelli, sale mungitura, sale parto, sale lavaggio, lavaggio automezzi e quant’altro in cui è sufficiente l’utilizzo di un solo operatore per volta.
Costruita in acciaio inox Aisi 304.
Il seguente Kit comprende:
- Impianto monopompa monofase UPS 13.80 SAT HT 3.0 HP ad acqua fredda
- Iniettore schiuma in acciaio inox
- Arrotolatore fisso inox manuale a sella portatubo
- Tubo flessibile A.P. azzurro antitraccia R2T MF 3/8″ – 15 mt
- Pistola per lavaggio 310 bar
- Lancia schiuma
- Lancia per lavaggio 1000 mm
Dimensioni (mm): L 360 x P 1000 x H 2200.

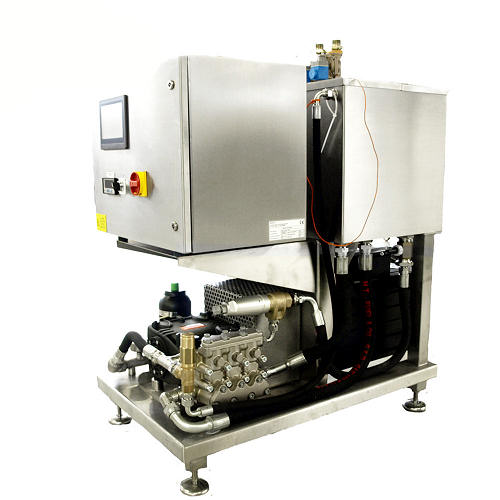

Impianto di Lavaggio Centralizzato “Multiflow Medium” 75 LT/MIN – 100 BAR
Il nuovo impianto di lavaggio centralizzato multipressione e multiportata, comandato da inverter, è stato progettato per mantenere in pressione costante l’acqua all’interno della tubazione centralizzata in grado di distribuirla all’interno di tutti i reparti, ove è indispensabile lavare e sanificare.
Questo impianto permette ai vostri operatori di effettuare
correttamente tutte le fasi di lavaggio come sotto descritte:
- Prelavaggio ottimo per rimuovere i residui organici senza schizzarli contro soffitti pareti o macchinari
- Schiumare rapidamente e contemporaneamente da ogni singola postazione di lavaggio anche con prodotti schiumogeni detergenti/disinfettanti diversi gli uni dagli altri
- Effettuare un adeguato lavaggio, reparto per reparto, con la giusta pressione e portata d’acqua, scegliendola con la sola sostituzione della lancia, distinguibili l’una dall’altra tramite codice colore.
- Al termine della fase di lavaggio sarà possibile effettuare la sanificazione dei reparti sempre utilizzando gli stessi accessori presenti sulla stazione di lavaggio. La caratteristica essenziale di questo impianto è la possibilità di modificare la pressione dell’acqua, all’interno della dorsale (da 20 a max 100 bar), a seconda delle Vostre necessità.
Queste macchine potranno essere fornite anche in batteria da due a tre moduli collegati alla stessa dorsale permettendo così di poter lavare fino a 5/10/15 operatori contemporaneamente.

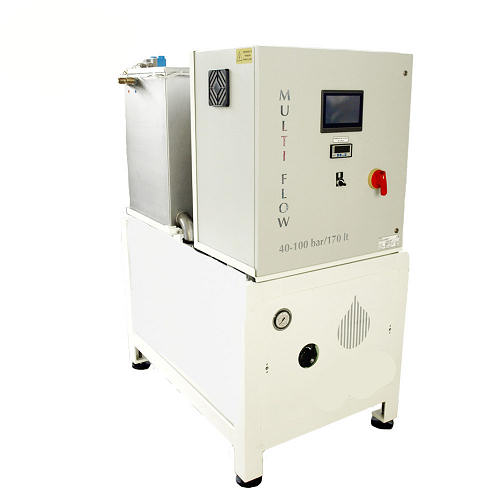

Impianto di Lavaggio Centralizzato “Multiflow” 100 Bar – 180 Lt
Impianto di lavaggio centralizzato multipressione e multiportata, con telaio zincato e verniciato bianco, comandato da inverter, in grado di erogare una pressione variabile da 30 a 100 bar con portata massima di 180 lt di acqua al minuto a temperatura variabile fino a +75°/80° C circa.
Progettato per mantenere in pressione costante lacqua allinterno della tubazione centralizzata in grado di distribuirla allinterno di tutti i reparti, ove è indispensabile lavare e sanificare.
Questo impianto di lavaggio si distingue dagli altri perché utilizza un motore autoventilato gestito da inverter che movimenta, tramite pulegge e cinghie, una pompa industriale a pistoni rivestiti in ceramica e testata in acciaio inox in grado di erogare la sua massima portata a 900 giri al minuto.
Questa pompa inoltre viene alimentata da una seconda pompa di rilancio onde evitare cavitazioni ad alti giri, inoltre è idonea a comprimere acqua calda fino a +75°/ 80° C circa.
Questa macchina permette di operare contemporaneamente fino a 8/10 operatori circa, anche su sporchi tenaci.
Studiato e progettato per abbattere drasticamente I CONSUMI ENERGETICI Ed IDRICI delle aziende.

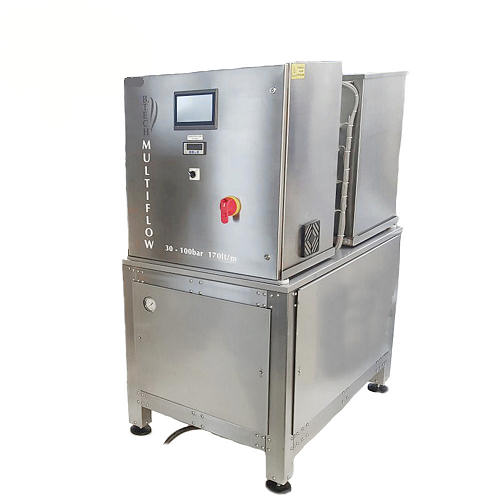

Impianto di Lavaggio Centralizzato Multiflow Inox 100 Bar – 180 Lt
Impianto di lavaggio centralizzato completamente in acciaio inox, multipressione e multiportata, comandato da inverter, in grado di erogare una pressione variabile da 30 a 100 bar con portata massima di 180 lt di acqua al minuto a temperatura variabile fino a +75°/80° C circa.
Progettato per mantenere in pressione costante l acqua allinterno della tubazione centralizzata in grado di distribuirla all interno di tutti i reparti, ove è indispensabile lavare e sanificare.
Questo impianto di lavaggio si distingue dagli altri perchè utilizza un motore autoventilato gestito da inverter che movimenta, tramite pulegge e cinghie, una pompa industriale a pistoni rivestiti in ceramica e testata in acciaio inox in grado di erogare la sua massima portata a 900 giri al minuto.
Questa pompa inoltre viene alimentata da una seconda pompa di rilancio onde evitare cavitazioni ad alti giri, inoltre è idonea a comprimere acqua calda fino a +75°/ 80° C circa.
Questa macchina permette di operare contemporaneamente fino a 8/10 operatori circa anche su sporchi tenaci.
Studiato e progettato per abbattere drasticamente I CONSUMI ENERGETICI ed IDRICI delle aziende.
Stazioni di Lavaggio e Schiumatura
Impianto di Lavaggio industriale Bassa Pressione da 30 a 100 bar
Aspira 1 Detergente + Taratura variabile + By-pass senza aria compressa (ip 5,5 hp)
Stazione di lavaggio carrellata inox composta da:
- Carrello inox con vassoio portaoggetti e 2 porta lance, con basamento porta taniche (1×25 Kg e 1×10 Kg), 2 ruote posteriori fisse in Teflon ed anello in Vulkollan di diametro 250×60 mm e 2 ruote anteriori girevoli con freno di diametro 100×30 mm
- Gruppo pompa di pressurizzazione da 21 Lt / minuto a max 100 bar 4 Kw cofanata in acciaio inox, installata a bordo della stazione di lavaggio
- Sella inox portatubo idonea ad avvolgere manualmente i tubi sulla stessa
- Mt 5 di tubo flessibile diam. 19×28 antitraccia azzurro raccordato con raccordi completo di innesti rapidi per il collegamento dal rubinetto dell’acqua alla pompa
- Iniettore schiuma INOX AISI 316 AL TITANIO idoneo ad aspirare qualsiasi prodotto aggressivo (cloro compreso) senza compromettere le parti interne dello stesso; possibilità di regolare la percentuale precisa dei detergenti / disinfettanti aspirati come da normative BRC e IFS
- Mt 20 di tubo flessibile antitraccia diam. 3/8 in R2 con raccordi inox
- Pistola compensata diam. 3/8 con raccordo girevole ed innesto automatico per lancia
- Lancia schiuma KW mm 400
NB: Le LANCE di PRELAVAGGIO e LAVAGGIO non sono comprese in questa fornitura.

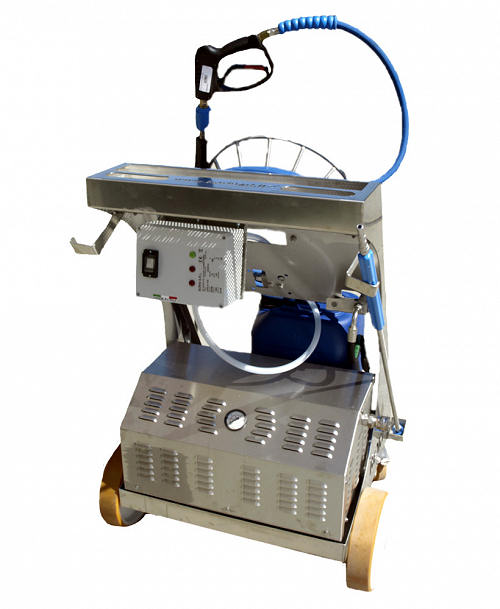

Aspira 1 Detergente + Taratura variabile + By-pass senza aria compressa (ip 7,5 hp)
Stazione di lavaggio carrellata inox composta da:
- Carrello inox con vassoio portaoggetti e 2 porta lance, con basamento porta taniche (1×25 Kg e 1×10 Kg), 2 ruote posteriori fisse in Teflon ed anello in Vulkollan di diametro 250×60 mm e 2 ruote anteriori girevoli con freno di diametro 100×30 mm
- Gruppo pompa IP di pressurizzazione da 21 Lt / minuto a max 160 bar 5.5 Kw (7.5hp) cofanata in acciaio inox, installata a bordo della stazione di lavaggio
- Sella inox portatubo idonea ad avvolgere manualmente i tubi sulla stessa
- Mt 5 di tubo flessibile diam. 19×28 antitraccia azzurro raccordato con raccordi completo di innesti rapidi per il collegamento dal rubinetto dell’acqua alla pompa
- Iniettore schiuma INOX AISI 316 AL TITANIO idoneo ad aspirare qualsiasi prodotto aggressivo (cloro compreso) senza compromettere le parti interne dello stesso; possibilità di regolare la percentuale precisa dei detergenti / disinfettanti aspirati come da normative BRC e IFS
- Mt 20 di tubo flessibile antitraccia diam. 3/8 in R2 con raccordi inox
- Pistola compensata diam. 3/8 con raccordo girevole ed innesto automatico per lancia
- Lancia schiuma KW mm 400
NB: Le LANCE di PRELAVAGGIO e LAVAGGIO non sono comprese in questa fornitura.

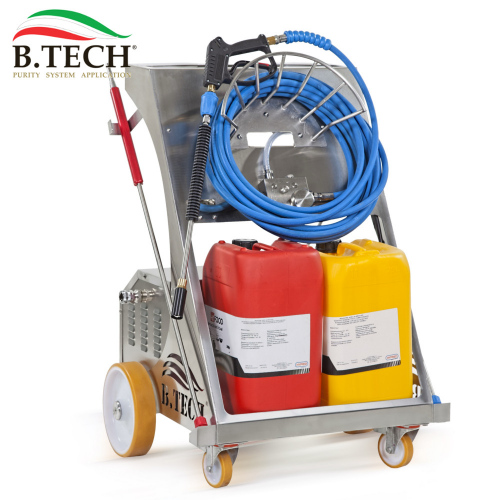

Aspira 1 Detergente + Taratura variabile+ By-pass + Aria compressa (ip 7,5 hp)
Stazione di lavaggio carrellata inox composta da:
- Carrello inox con vassoio portaoggetti e 2 porta lance, con basamento porta taniche (1×25 Kg e 1×10 Kg), 2 ruote posteriori fisse in Teflon ed anello in Vulkollan di diametro 250×60 mm e 2 ruote anteriori girevoli con freno di diametro 100×30 mm
- Gruppo pompa di pressurizzazione IP da 21 Lt / minuto a max 160 bar 5.5 Kw (7.5 Hp) cofanata in acciaio inox, installata a bordo della stazione di lavaggio
- Mt 10 di tubo Rilsan spiralato blu completo di innesti rapidi
- Sella inox portatubo idonea ad avvolgere manualmente i tubi sulla stessa
- Mt 5 di tubo flessibile diam. 19×28 antitraccia azzurro raccordato con raccordi completo di innesti rapidi per il collegamento dal rubinetto dell’acqua alla pompa
- Iniettore schiuma INOX AISI 316 AL TITANIO idoneo ad aspirare qualsiasi prodotto aggressivo (cloro compreso) senza compromettere le parti interne dello stesso; possibilità di regolare la percentuale precisa dei detergenti / disinfettanti aspirati come da normative BRC e IFS
- Mt 20 di tubo flessibile antitraccia diam. 3/8 in R2 con raccordi inox
- Pistola compensata diam. 3/8 con raccordo girevole ed innesto automatico per lancia
- Lancia schiuma AIR mm 400
NB: Le LANCE di PRELAVAGGIO e LAVAGGIO non sono comprese in questa fornitura.
Impianti di Lavaggio ad Alta Pressione
Impianto di Lavaggio Professionali ad Alta Pressione da 80 a 160 bar

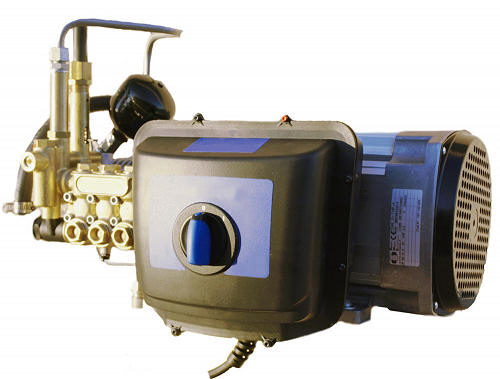

Impianto di Lavaggio Centralizzato 230V – Pompa 3 Pistoni – Alimentazione 60°C max
Impianto di lavaggio multipressione ad 1 pompa, 10 litri al minuto e 135 atmosfere di pressione.
Questo è un impianto di lavaggio studiato per l’ utilizzo in ambienti di piccole/medie dimensioni, dove è sufficiente l’ azione detergente di un singolo operatore.
E’ ideale per piccoli macelli, laboratori di panificazione / pasticceria, garages e società di noleggio auto, manutenzione piscine ed in agricoltura.
Grazie al motore a basso numero di giri al minuto (1450) ed ai pistoni in ceramica, assicura elevate prestazioni con bassa rumorosità, lunga durata di esercizio e conseguenti costi ridotti di manutenzione.
La dotazione degli accessori comprende: serbatoio di discontinuità, tubo alta pressione, lancia e pistola.
Questo impianto è stato studiato per un funzionamento ottimale con acqua fredda concedendo nel contempo la possibilità di essere alimentato con acqua calda fino a 60° C. In tale maniera è possibile ottenere l’ incisività dell’ azione sgrassante dell’ acqua calda evitando i costi di gestione della caldaia.

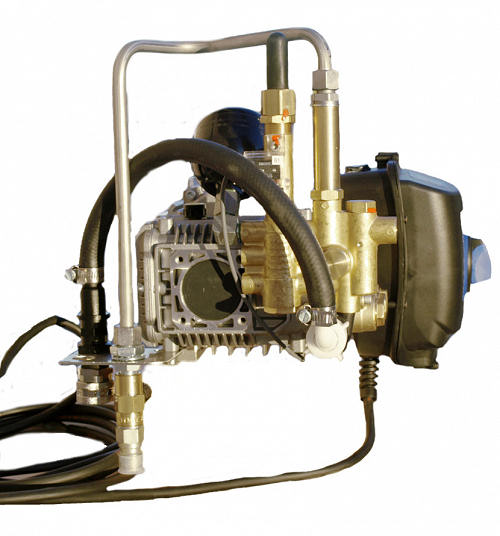

Impianto di Lavaggio Centralizzato 400V – Pompa 3 Pistoni – Alimentazione 60°C max
Impianto di lavaggio multipressione ad 1 pompa, 14 litri al minuto e 180 atmosfere di pressione, studiato per l’ utilizzo in ambienti di piccole / medie dimensioni, dove è sufficiente l’ azione detergente di un singolo operatore.
E’ ideale per piccoli macelli, laboratori di panificazione / pasticceria, garages, società di noleggio auto, manutenzione piscine ed in agricoltura.
Grazie al motore a basso numero di giri al minuto (1450) ed ai pistoni in ceramica, assicura elevate prestazioni con bassa rumorosità, lunga durata di esercizio e conseguenti costi ridotti di manutenzione.
La dotazione degli accessori comprende: serbatoio di discontinuità, tubo alta pressione, lancia e pistola.
Questo impianto è stato studiato per un funzionamento ottimale con acqua fredda concedendo nel contempo la possibilità di essere alimentato con acqua calda fino a 60° C. In tale maniera è possibile ottenere l’ incisività’ dell’ azione sgrassante dell’ acqua calda evitando i costi di gestione della caldaia.

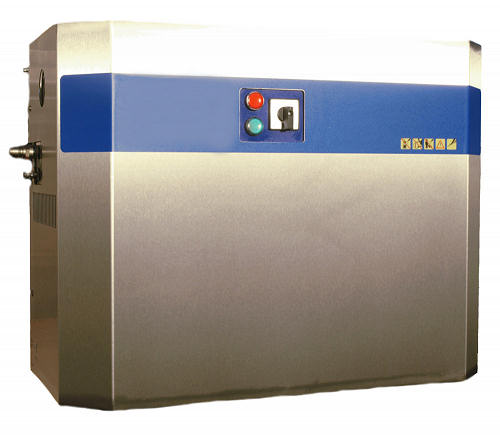

Impianto industriale di Lavaggio Centralizzato ad Acqua fredda 1 operatore
Impianto di lavaggio centralizzato ad un operatore con pressione di lavoro variabile da 10 a 160 bar.
La macchina è costituita da un telaio in acciaio inox AISI 304, un quadro elettrico con comandi a bassa tensione, una vaschetta in acciaio inox completa di galleggiante e una pompa industriale a 4 pistoni con trasmissione a piattello oscillante a bagno d’ olio, 1450 giri / min.
L’ accensione e lo spegnimento vengono effettuati a distanza direttamente dalla pistola di lavaggio.
La pompa si differenzia per l’ elevata affidabilità, i sistemi di sicurezza in essa racchiusi, la silenziosità e la capacità di comprimere acqua calda fino a 85° C.

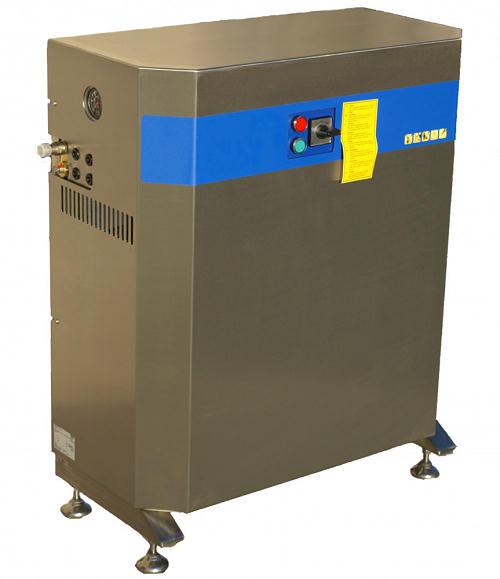

Impianto di Lavaggio Multipressione 2 operatori in contemporanea
Impianto di lavaggio centralizzato per uno o due operatori in contemporanea con pressione di lavoro variabile da 10 a 160 bar.
La macchina è costituita da un telaio in acciaio inox AISI 304, un quadro elettrico con comandi a bassa tensione, una vaschetta in acciaio inox completa di galleggiante e una pompa industriale a 4 pistoni con trasmissione a piattello oscillante a bagno d’ olio, 1450 giri / min.
L’ accensione e lo spegnimento vengono effettuati a distanza direttamente dalla pistola di lavaggio.
La pompa si differenzia per l’ elevata affidabilità, i sistemi di sicurezza in essa racchiusi, la silenziosità e la capacità di comprimere acqua calda fino a 85°C.

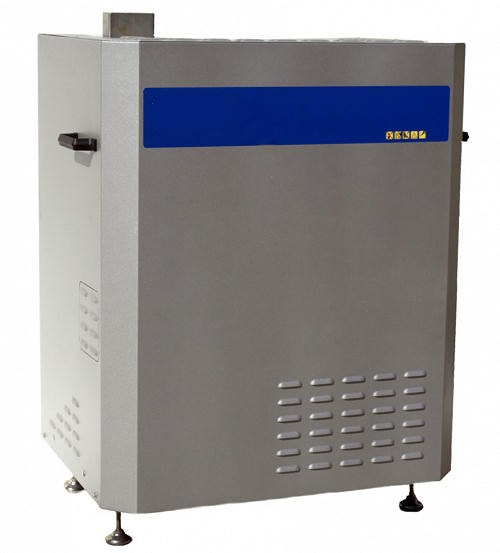

Impianto di Lavaggio Centralizzato Industriale 1 Pompa ad Acqua Calda
Impianto di lavaggio fisso centralizzato ideato per essere collegato ad una tubazione disposta all’ interno dei reparti produttivi dove sia necessario lavare e sanificare.
La macchina è composta da una pompa KEW modello a 4 pistoni a 1400 giri al minuto. Il riscaldamento dell’ acqua avviene tramite una caldaia inox verticale con bruciatore a metano idonea a mantenere l’ acqua alla temperatura preimpostata, in modo che l’ operatore possa già da subito utilizzare la temperatura desiderata.
Questa caldaia si differenzia dagli altri sistemi perché prevede la possibilità di accumulare oltre 100 litri di acqua pronti ad essere pompati immediatamente (idonea a comprimere acqua calda fino a 85/90 gradi) garantendo così acqua calda già all’inizio del lavoro di pulizia.
Il bruciatore è costituito da due ugelli spruzzatori per gas, uno più piccolo e uno più grande; il piccolo serve per mantenere in temperatura l’ acqua nel serbatoio di accumulo, il secondo si attiva durante la fase di lavaggio per riscaldare istantaneamente l’ acqua nella fase di utilizzo della stessa.
Un PLC inserito nel quadro comandi consente la gestione del funzionamento della macchina ed eventuali errori codificati, agevolandone così la manutenzione.

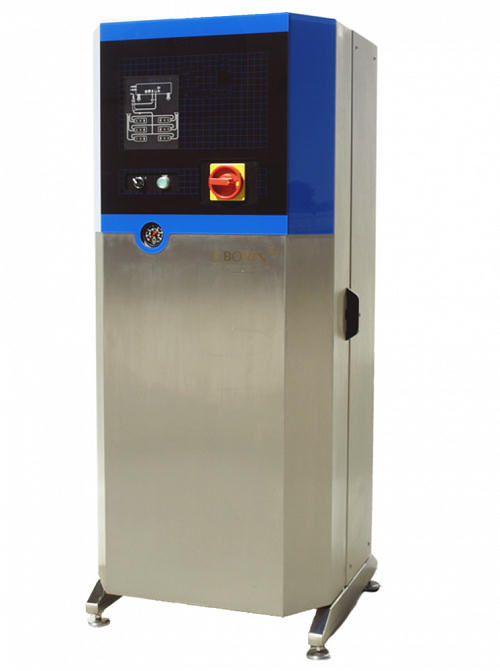

Impianto industriale di Lavaggio multipressione da 2 a 6 operatori in contemporanea
Impianto di lavaggio centralizzato multipressione ideato per permettere di lavare e sanificare qualitativamente tutte le industrie alimentari e non, a partire dal ricevimento delle materie prime, i reparti produttivi, le spedizioni, i reparti di stoccaggio fino ad arrivare ai mezzi di trasporto.
Questo nuovo sistema di lavaggio permette ad ogni operatore di lavare il proprio reparto utilizzando al meglio la pressione e la portata d’ acqua.
La gamma di accessori correlati è vasta:
innesti rapidi, tubi flessibili azzurri antimacchia di varie metrature raccordati in acciaio inox, pistole con snodi e innesti automatici sia in ottone che in acciaio inox, lance di varie metrature in acciaio inox regolabili per ottenere le varie pressioni e portate (identificabili con codice colore), iniettori inox aisi 316T in grado di aspirare prodotti detergenti e sanificanti, alcalini, acidi o cloroattivati e contemporaneamente prodotti caustici con perossido o materie prime additivate da coadiuvanti, riducendo così il costo dei detergenti di oltre il 50%.
Disponibile inoltre una vasta gamma di accessori da agganciare alle impugnature automatiche come le lance cofanate aventi ugelli rotanti in grado di lavare perfettamente senza schizzare, le sonde sturatubi di varie lunghezze e portata d’ acqua, le lance per il travaso o svuotamento da liquidi dei vari pozzetti, buche, vasche ecc., le lance per la sabbiatura anche con carbonato di calcio, le lance per spruzzare la calce ecc. (vedere sezione apposita negli accessori di lavaggio)
Monochimica distributore in Puglia di impianti di lavaggio e sanificazione per i reparti e gli ambienti dell’industria agroalimentare.
Monochimica distributore di impianti di lavaggio e sanificazione per industria agroalimentare nelle provonce di Bari, Brindisi, Lecce, Taranto, Foggia, Barletta, Andria e Trani.
Per informazioni o una consulenza gratuita contattateci senza impegno il nostro staff è a vostra disposizione.
